Produktdetails:
Zahlung und Versand AGB:
|

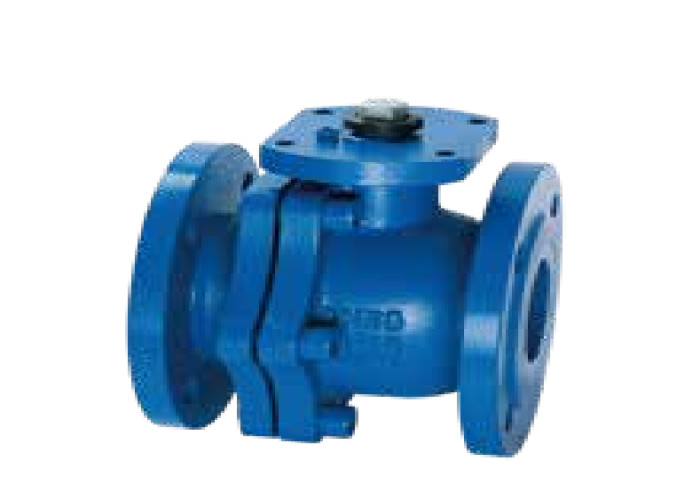

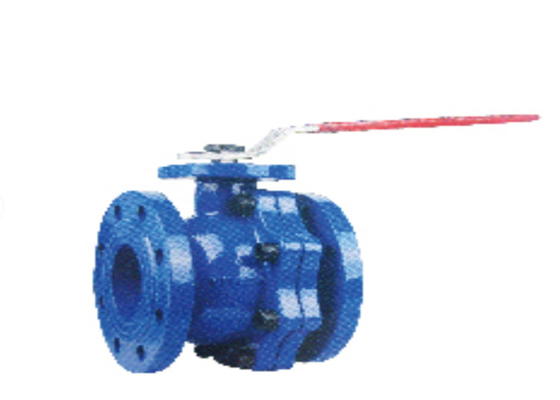

| Produktname: | sich hin- und herbewegendes Kugelventil | Verbindung: | Flansch; Rf |
|---|---|---|---|
| Farbe: | blau, der Antrag des Kunden | Medium: | Wasser |
| Funktions-Druck: | 1.0-1.6Mpa (10-25bar) | Temperatur von Medien: | -29~100℃ |
| Körper-Material: | Graueisen | Energie: | Griff |
| Markieren: | Kugelventil sich hin- und herbewegendes mit 10 Stangen,Kugelventil sich hin- und herbewegendes des Lärmstandards,sich hin- und herbewegende Art des RoheisenKugelventils |
||
Dieses Ventil wird für das Öffnen und das Schließen von Rohrleitungen mit nicht ätzendem Medium und Temperatur weniger als oder von Gleichgestelltem zu ℃ 100 benutzt.
Exekutivstandard 1.Flange: BS EN1092-2-1997
2.The Druckprüfung der ganzen Maschine trifft das Standard-EN12266-1-2012
Standard der Länge 3.Structural: EN588-2005
| Eigenschaft | |
| Norminal-Druck (MPA) | 1,6 |
| Shell-Test (Wasser) | 2.5Mpa |
| Robbentest (Wasser) | 1.8mpa |
| Temperatur | -10℃ zu 100℃ |
| Passendes Medium: | Wasser |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |
| Körpermaterial | GG25 |
| O-Ring | PTFE |
| Duktiles Eisendiagramm | 304 |
| Verpackung | PTFE |
| Stamm | 2Cr13 |
| Griff | QT450-10 |
1. einfache Struktur, gutes Herstellungsverfahren, flexibles und schnelles Öffnen und Schließen und breiter Einsatzbereich.
2. Der Ventilschaft nimmt Anti durchbrennen heraus Struktur, um die Sicherheit des Kugelventils zu erhöhen an.
3. Das Medium kann in jede mögliche Richtung von beiden Seiten des Ventilkörpers fließen, um den Zweck der Verbindung oder der Trennung zu erzielen
1. Das Ventil wird in einem trockenen Lager gespeichert und wird nicht im Freien gespeichert.
2. Für Langzeitlagerung wird es regelmäßig instand gehalten.
3. Das Produkt kann auf jeder möglicher Position und irgendeiner Rohrleitung installiert sein, und die Betriebsbedingungen sind mit den Anforderungen in der Leistungsspezifikation in Einklang.
4. wird Druckprüfung vor Installation durchgeführt, und Installation kann nur durchgeführt werden, wenn sie die Bedingungen erfüllt.
5. säubern Sie den Rohr- und Ventilhohlraum vor Installation.
6. Nachdem das Produkt installiert ist, sollte es nicht großer externer Kraft unterworfen werden.
7. Die Richtung des Griffs ist mit der Richtung der quadratischen Hauptnut des Ventilschafts in Einklang.
8. Wenn die lokale minimale Temperatur niedriger als ℃ 4 ist, wird Wärmedämmungsschutz geboten; Als das Endenventil wird er durch die Spur des Rohres oder der Jacke, um die Rohrwandtemperatur am Sein zu verhindern niedriger als 0 ℃ erhitzt.
9. Er wird ausschließlich verboten, um ihn auf der Rohrleitung abhängig von Erschütterung oder plötzlicher Änderung der mittleren Temperatur zu installieren und zu verwenden
