Produktdetails:
Zahlung und Versand AGB:
|

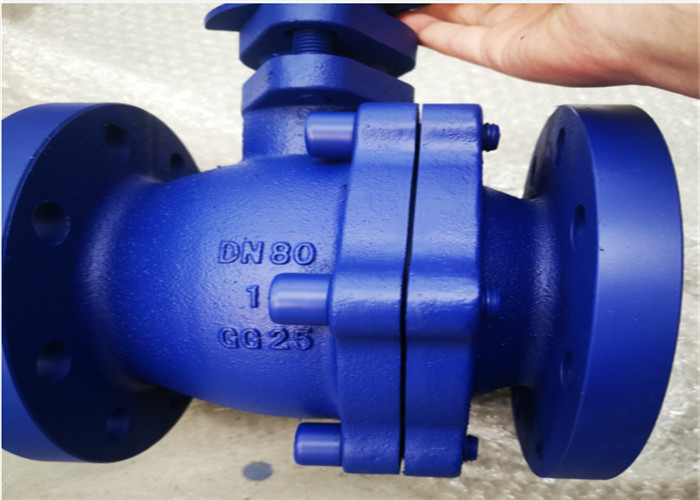

| Produktname: | sich hin- und herbewegendes Kugelventil | Körper-Material: | Graueisen; |
|---|---|---|---|
| Verbindung: | Flansch; Rf | Medium: | Wasser |
| Farbe: | blau, der Antrag des Kunden | Druck: | Niederdruck, 1.6MPa |
| Energie: | Griff | Temperatur von Medien: | -20~100℃ |
| Markieren: | sich hin- und herbewegendes Rückschlagventil SS 201,sich hin- und herbewegendes Rückschlagventil des Eisenflansches,Kugelventil sich hin- und herbewegendes SS 201 |
||
Dieses Ventil wird für das Öffnen und das Schließen der nicht ätzenden mittleren Rohrleitung benutzt
| Flanschende | En 1092-2 |
| Vertrauliches DN15-DN100 | DIN3202 F4 |
| Vertrauliches DN125-DN250 | DIN3202 F5 |
| Entwurf und Fertigung | LÄRM 3357 |
| Norminal-Druck (MPA) | 1,6 |
| Shell-Test (Wasser) | 2.5Mpa |
| Robbentest (Wasser) | 1.8mpa |
| Robbentest (Luft) | 0.6mpa |
| Temperatur | -10℃ zu 150℃ |
| Passendes Medium: | Wasser |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

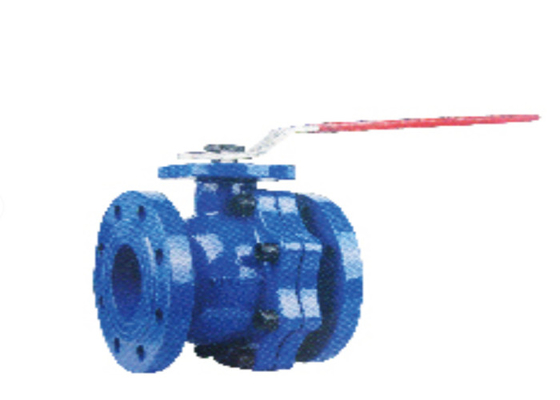

Das Ventil wird aus Ventilkörper, Ball, Ventilschaft, Stopfbuchse, Grenzplatte, Griff und anderen Teilen verfasst. Die Griffähnlichkeit zur Rohrleitungsachse zeigt an, dass das Ventil in der offenen Stelle ist, und Senkrechtes zur Rohrleitungsachse zeigt an, dass das Ventil in der geschlossenen Position ist. Die Öffnung und das Schließen können verwirklicht werden, indem man das Griff 90 ° dreht
