Produktdetails:
Zahlung und Versand AGB:
|

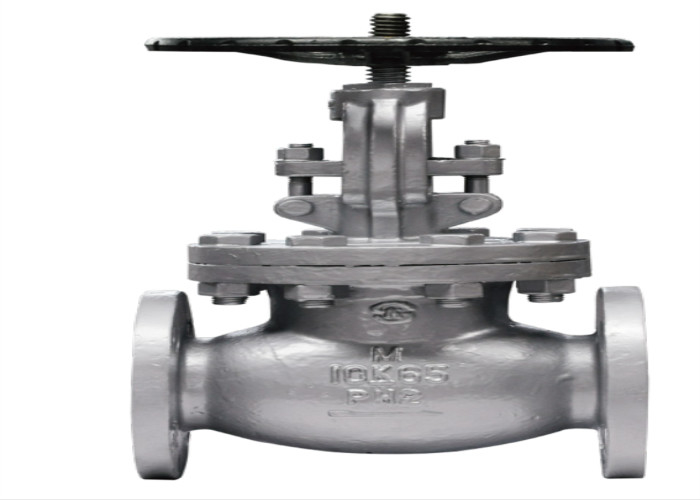

| Produkt-Name: | Angeflanschtes Kugel-Ventil | Körper-Material: | Kohlenstoffstahl |
|---|---|---|---|
| Verbindung: | Flansch-Enden, Rf | Farbe: | Der Antrag des Kunden, silbriges Weiß |
| Standard: | KS | Druck: | 10K |
| Temperatur von Medien: | ≤120℃ | Medien: | Wasser, Öl, Gas, Dampf |
| Markieren: | 10k flanschte Kugelventil,hohe Temperatur angeflanschtes Kugelventil,Ventiltellerart der Kugel 10k |
||
Dieses Ventil wird hauptsächlich benutzt, um das Medium anzuschließen oder abzuschneiden in Vorbereitung. Im Allgemeinen gibt es keinen Bedarf, den Fluss zu justieren
1. Die Struktur ist angemessen und kompakt, und das Volumen ist klein. Der Ventilkörper ist das geformte oder geglättete Fass, und die Form ist schön.
2. Das Öffnen und das schließend Drehmoment ist klein, und die Dichtung ist sicher und zuverlässig
| Art |
Druck |
Berstdruck | Passendes Temperature℃ | Passendes Medium | |
|
Stärke (Wasser) MPa |
Schließen Sie ein (Wasser) MPa |
||||
|
J41H-10K
|
10K | 2,1 | 1,6 | -10~120℃ | Wasser, Dampf |
| Art | DN | L | D | D1 | D2 | BF | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289,5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294,5 | 326,5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322,5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345,5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| Teil-Name | Material |
| Kopfflansch |
WCB |
| Stamm |
25 |
| Stammnuß |
2Cr13 |
| Diskette |
ZCuAl10Fe3 |
