Produktdetails:
Zahlung und Versand AGB:
|

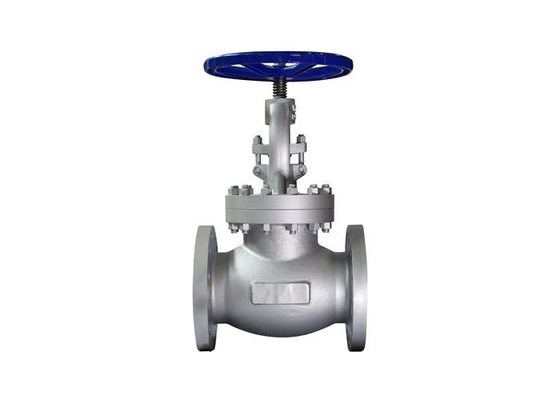

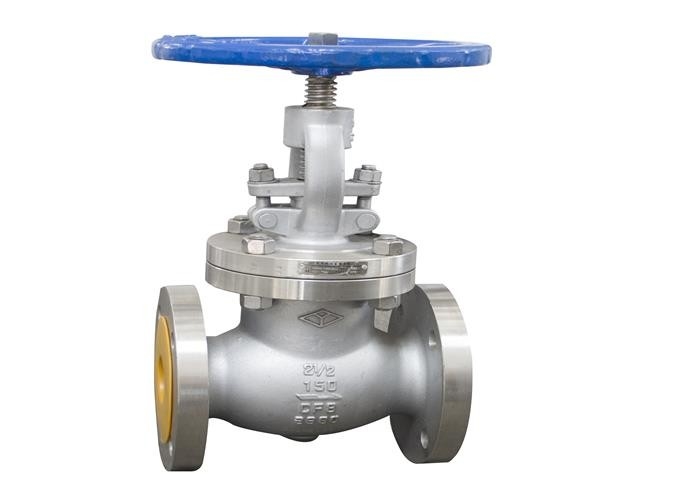

| Produktname: | Angeflanschtes Kugel-Ventil | Standard- oder nichtstandardisiert: | Standard |
|---|---|---|---|
| Körpermaterial: | Edelstahl | Größe: | DN15-DN150mm |
| Medium: | Wasser-Öl-Gas, Wasser | Farbe: | Rostfreie Farbe |
| Verbindungsart: | Flansch | Passende Temperatur: | ≤200℃ |
| Markieren: | dn150mm flanschte Kugelventil,angeflanschtes Kugelstandardventil API,Kugel des Drucks 150lb Ventilteller |
||
Dieses Ventil wird hauptsächlich benutzt, um das Medium anzuschließen oder abzuschneiden in Vorbereitung. Im Allgemeinen gibt es keinen Bedarf, den Fluss zu justieren.
1. Dieses Ventil ist der angeschlossene Flansch, und die Flanschgröße stimmt mit Standard ANSI B 16,5 überein.
2. Dieses Ventil wird aus Ventilkörper, Mütze, Diskette, Stamm, Stammnuß, Handrad und anderen Teilen verfasst. Indem er das Handrad dreht, dreht sich der Stamm, und der Stamm fährt die Diskette auf oder ab, um den Zweck des Öffnens und des Schließens zu erzielen.
| Art | DN | L | D | D1 | D2 | BF | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Teil-Name | Material |
| Körper, Mütze | CF8 |
| Diskette | CF8 |
| Stamm | F304 |
| Stammnuß | ZCuAI10Fe3 |
| Möglicher Ausfall | Fehlerursache | Beseitigungsmethode |
| Durchsickern der Dichtfläche |
1. Es gibt Diverses und Schmutz zwischen den Dichtflächen. 2. Die Dichtfläche wird geschädigt. |
1 säubern den Schmutz und Diverses auf der Dichtfläche. 2. Arbeiten Sie die Dichtfläche nach. |
| Füllerdurchsickern |
1. Die Stopfbuchse wird nicht festgezogen. 2. Unzulänglicher Füller. 3. Verpackender Ausfall. |
1. Drücken Sie gleichmäßig die Verpackung zusammen. 2. Addieren Sie Füller. 3. Ersetzen Sie durch neue Verpackung. |
|
Durchsickern der Flanschverbindungs-Dichtfläche |
1. Die mittleren Flanschbolzen werden nicht festgezogen, oder die Enge ist ungleich. 2. Die Dichtfläche des Verbindungsflanschs wird geschädigt |
1. Ziehen Sie die Bolzen gleichmäßig fest. 2. Arbeiten Sie die FlanschDichtfläche nach. |
