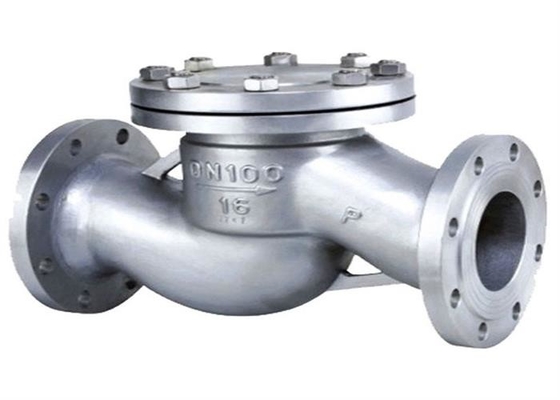

Edelstahl 1.0/1.6/2.5 Mpa-LÄRM Standardflansch-Enden-Aufzug-Rückschlagventil

Einleitung

AufzugRückschlagventil bezieht sich das auf Ventil, das automatisch den Ventilteller abhängig von dem Fluss des Mediums selbst öffnet und schließt, um den Rückstrom des Mediums zu verhindern. Es ist alias Rückschlagventil, Einwegventil, Gegenströmungsströmungsventil und Rückschlagventil. Das Rückschlagventil gehört einem automatischen Ventil, das hauptsächlich benutzt wird, um mittleren Rückstrom, Rückrotation der Pumpe und Antriebsmotor zu verhindern, und Entladung des Behältermediums. Das Rückschlagventil kann auf der Rohrleitung auch benutzt werden, um die Hilfshydraulikanlage zu liefern, in der der Druck möglicherweise über den Systemdruck steigt. Rückschlagventile können in die SchwingenRückschlagventile hauptsächlich unterteilt werden (drehend entsprechend dem Schwerpunkt) und die Rückschlagventile anheben (bewegend entlang die Achse)

Installationsmodus

1. Die Diskette des SchwingenRückschlagventils ist scheibenförmig und dreht sich um die drehende Welle des Dichtungskanals. Weil der Kanal im Ventil rationalisiert wird und der Strömungswiderstand kleiner als der des steigenden SchmetterlingsRückschlagventils ist, ist es für Gelegenheiten mit großem Durchmeser mit Niederflussrate und seltener Flussänderung passend, aber es ist nicht für Pulsierungsfluß passend, und seine versiegelnde Leistung ist nicht so gut wie die der anhebenden Art. SchmetterlingsRückschlagventile werden in einzelne scheibenartige, doppelte scheibenartige und multi halbe Art unterteilt. Diese drei Formen werden hauptsächlich entsprechend dem Ventildurchmesser geteilt, um die hydraulische Auswirkung an geschwächt werden zu verhindern, wenn das Medium aufhört zu fließen oder zurück fließt.

2. AufzugRückschlagventil: für das Rückschlagventil mit dem Ventilteller, der nach dem vertikalen Mittelgrundsatz des Ventilkörpers schiebt, kann das InnengewindeRückschlagventil auf die horizontale Rohrleitung nur installiert sein, und der Ventilteller auf dem HochdruckRückschlagventil mit kleinem Durchmesser kann einen Ball annehmen. Die Körperform des SchmetterlingsRückschlagventils ist die selbe, wie die des Absperrventils (das als Absperrventil benutzt werden kann), so sein Widerstand Widerständes-Koeffizient groß ist. Seine Struktur ist dem Absperrventil ähnlich, und der Ventilkörper und die Diskette sind die selben wie das Absperrventil. Der obere Teil des Ventiltellers und der unterere Teil des Ventildeckels werden mit einer Führungsbuchse verarbeitet. Die Ventiltellerführungsbuchse kann in die Ventiltellerführungsbuchse frei steigen und fallen. Wenn das Medium stromabwärts fließt, öffnet sich der Ventilteller durch den Schub des Mediums. Wenn das Medium aufhört zu fließen, fällt der Ventilteller auf die Dichtung vertikal, um die Gegenströmung des Mediums zu verhindern. Die Richtung des mittleren Einlass- und Ausgangkanals des geraden durchgehenden SchmetterlingsRückschlagventils ist zu der des Dichtungskanals senkrecht; Für vertikales AufzugRückschlagventil ist die Richtung des mittleren Einlass- und Ausgangkanals die selbe wie die des Dichtungskanals, und sein Strömungswiderstand ist kleiner als der von gerade durch Rückschlagventil.

3. SchwingenRückschlagventil: ein Rückschlagventil, dessen Diskette um die Stiftwelle in der Dichtung sich dreht. DiskettenRückschlagventil hat einfache Struktur und kann auf horizontale Rohrleitung mit gutem nur installiert sein, Leistung versiegelnd.

4. AufzugRückschlagventil: ein Ventil, dessen Diskette nach dem Mittelgrundsatz des Ventilkörpers schiebt. RohrleitungsRückschlagventil ist ein neues Ventil. Es hat Bändchen-, leichte und guteVerfahrenstechnik. Es ist eine der Entwicklungsrichtungen des Rückschlagventils. Jedoch ist der Widerstand Widerständes-Koeffizient etwas größer als der des SchwingenRückschlagventils.

5. KompressionsRückschlagventil: Dieses Ventil wird als KesselSpeisewasser- und DampfAbsperrventil benutzt. Es hat die umfassende Funktion des anhebendes Rückschlagventils, Absperrventil oder Eckventil

Maß
