Produktdetails:
Zahlung und Versand AGB:
|

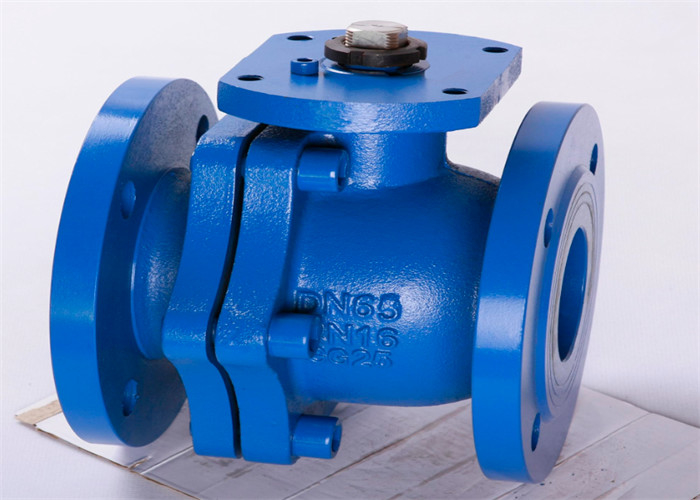

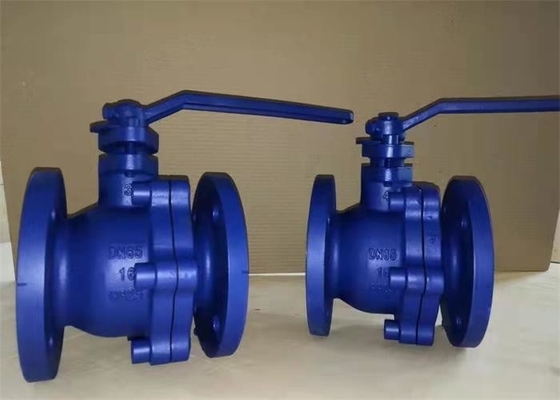

| Produkt-Name: | Sich hin- und herbewegendes Kugelventil | Körpermaterial: | Roheisen |
|---|---|---|---|
| Farbe: | Blau, der Antrag des Kunden | Verbindung: | Flansch |
| Druck: | Niederdruck | Temperatur von Medien: | Normale Temperatur |
| Art: | Kugelventil | Medium: | Wasser |
| Energie: | handel | Ballmaterial: | q235 |
| Markieren: | Rostfestes Roheisen flanschte Kugelventil,Q235 Roheisen flanschte Kugelventil,Handel-LÄRM Roheisen-Kugelventil |
||
Einleitung
Kugelventil und Schieber gehören der gleichen Art des Ventils. Der Unterschied ist, dass sein schließend Teil ein Ball ist. Der Ball dreht sich um die Mittellinie des Ventilkörpers, um sich zu öffnen und nah. Kugelventil wird hauptsächlich benutzt, um die Strömungsrichtung von mittlerem in Vorbereitung abzuschneiden, zu verteilen und zu ändern. FlanschKugelventil Standard-GB/t21465-2008 „Ventilterminologie“ wird als Ventil definiert, in dem die Hebemaschine (Ball) durch den Ventilschaft gefahren wird und um die Achse des Ventilschafts sich dreht.
| DN | d | L | D | C | R | b | N | h | E | U | ◊S |
| 15 | 15 | 115 | 95 | 65,0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75,0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85,0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100,0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125,0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145,0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| Flanschende | En 1092-2 |
| Vertrauliches DN15-DN100 | DIN3202 F4 |
| Vertrauliches DN125-DN250 | DIN3202 F5 |
| Entwurf und Fertigung | LÄRM 3357 |
