Produktdetails:
Zahlung und Versand AGB:
|

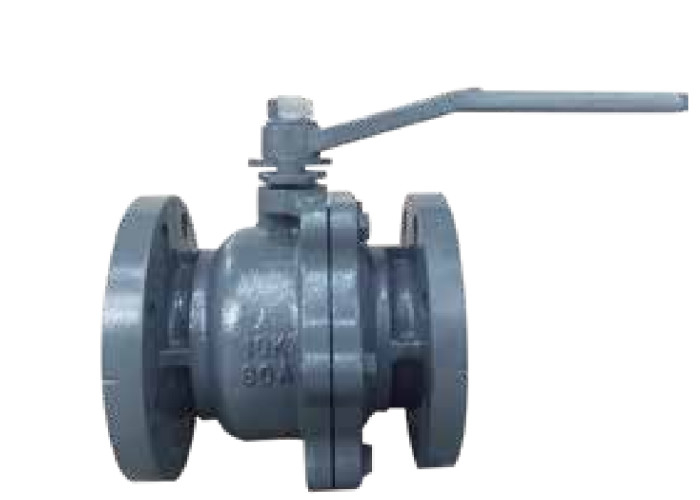

| Produktname: | Sich hin- und herbewegendes Kugelventil | Körpermaterial: | Roheisen |
|---|---|---|---|
| Größe: | DN15-150 | Farbe: | Der Antrag des Kunden |
| Verbindung: | Flansch | Funktionsdruck: | 1.0-1.6Mpa (10-25bar) |
| Medium: | Wasser-Öl-Gas | Struktur: | Ball |
| Siegelring: | PTFE | Energie: | Griff |
| Markieren: | Japanisches sich hin- und herbewegendes Kugelventil,Roheisen-sich hin- und herbewegendes Kugelventil,Kugelventil des Roheisen-10K |
||
Kugelventil und Schieber gehören der gleichen Art des Ventils. Der Unterschied ist, dass sein schließend Teil ein Ball ist. Der Ball dreht sich um die Mittellinie des Ventilkörpers, um sich zu öffnen und nah. Kugelventil wird hauptsächlich benutzt, um die Strömungsrichtung von mittlerem in Vorbereitung abzuschneiden, zu verteilen und zu ändern. FlanschKugelventil Standard-GB/t21465-2008 „Ventilterminologie“ wird als Ventil definiert, in dem die Hebemaschine (Ball) durch den Ventilschaft gefahren wird und um die Achse des Ventilschafts sich dreht.
| Flanschende | JIS B 2239/1511 |
| Norminal-Druck | 10K |
| Robbentest (Wasser) | mpa 1,6 |
| Shell-Test (Wasser) | mpa 2,1 |
| Temp: | -10-200℃ |
| Passendes Medium | wter Dampföl |
| DN | L | D | D1 | b | Z-фd |
| 40 | 165±1.5 | 140 | 105±0.5 | 19 | 4-ф19 |
| 50 | 180±1.5 | 155 | 120±0.5 | 20 | 4-ф19 |
| 65 | 192±1.5 | 175 | 140±0.5 | 20 | 4-ф19 |
| 80 | 200±1.5 | 185 | 150±0.5 | 21 | 8-ф19 |
| 100 | 230±1.5 | 210 | 175±0.5 | 22 | 8-ф19 |
| 125 | 265±1.5 | 250 | 210±0.5 | 22 | 8-ф23 |
| 150 | 277±1.5 | 280 | 240±0.5 | 23 | 8-ф23 |
| 200 | 340±1.5 | 330 | 290±0.5 | 26 | 12-ф23 |
