Produktdetails:
Zahlung und Versand AGB:
|

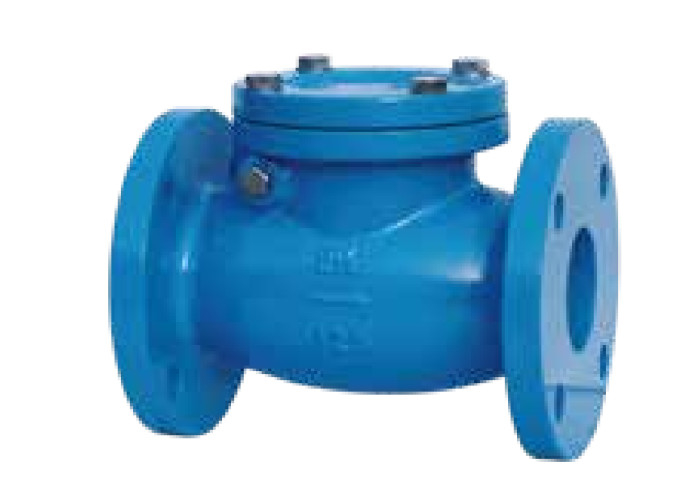

| Produktname: | Angeflanschtes Schwingen-Rückschlagventil | Druck: | 125LB /1.6MPA |
|---|---|---|---|
| Material: | Roheisen | Größe: | DN50-DN300 |
| Medium: | Wasser, Öl, Dampf | Standard: | API |
| Farbe: | blau, der Antrag des Kunden | Funktionsdruck: | 125LB |
| Betriebstemperatur: | 0 bis 120 Grad | Verbindung: | Flansch-Enden |
| Hervorheben: | Rückschlagventil-Flansch-Art des Schwingen-125LB,API Swing Check Valve Flange-Art,Roheisen API Swing Check Valve |
||
SchwingenRückschlagventil, alias Einwegventil oder Rückschlagventil, wird benutzt, um den Rückstrom von mittlerem in Vorbereitung zu verhindern. Das Ventil, dessen das Öffnen und die schließend Teile sich automatisch durch mittleren Fluss und Kraft öffnen oder schließen, um mittleren Rückstrom zu verhindern, wird Rückschlagventil genannt. Das Rückschlagventil ist ein automatisches Ventil, das hauptsächlich auf der Rohrleitung mit Einwegfluß des Mediums benutzt wird. Das Medium wird nur in eine Richtung fließen lassen, um Unfälle zu verhindern. Diese Art des Ventils ist installiertes horizontal in Vorbereitung.
Es kann am Wasser, am Dampf, am Öl, an der Salpetersäure, an der Essigsäure, am starken Oxydierungsmedium, am Harnstoff und an anderen Medien angewendet werden. Es wird hauptsächlich im Erdöl verwendet, chemisch, pharmazeutisch, im Mineraldünger, im elektrischen Strom und in anderen Rohrleitungen.

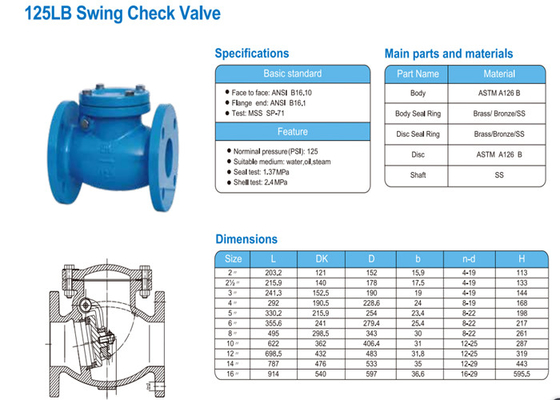

| Grundnorm | |
| Flanschende | ANSI B16.1 |
| Vertraulich | ANSI B16.1 |
| Test | MSSSP-71 |
| Norminal-Druck (P/in) | 125 |
| Suitbk-Temperatur | <200> |
| Robbentest | 1.37MPa |
| Shell-Test | 2.46mpa |
| Passendes Medium: | Dampf, Wasser, Öl |
| Teilname | Körper | Körpersiegelring | Diskettensiegelring | Diskette |
| Material | ASTM A126 B | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | ASTM A126 B |
| Größe | DN | L | D | D1 | b | Zxф | H |
| 2" | 50 | 203,2 | 152 | 121 | 15,9 | 4-19 | 113 |
| 2-1/2 „ | 65 | 215,9 | 178 | 140 | 17,5 | 4-19 | 133 |
| 3" | 80 | 241,3 | 190 | 152,5 | 19 | 4-19 | 144 |
| 4" | 100 | 292 | 228,6 | 190,5 | 24 | 8-19 | 168 |
| 5" | 125 | 330,2 | 254 | 215,9 | 23,4 | 8-22 | 198 |
| 6" | 150 | 355,6 | 279,4 | 241 | 25,4 | 8-22 | 217 |
| 8" | 200 | 495 | 343 | 298,5 | 30 | 8-22 | 261 |
| 10" | 250 | 622 | 406,4 | 362 | 31 | 12-25 | 287 |
| 12" | 300 | 698,5 | 483 | 432 | 31,8 | 12-25 | 319 |
| 14" | 350 | 787 | 533 | 476 | 35 | 12-29 | 443 |
| 16" | 400 | 914 | 597 | 540 | 36,6 | 16-29 | 595,5 |
