Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Angeflanschtes Kugel-Ventil | Druck: | Mitteldruck |
|---|---|---|---|
| Energie: | Rad handbetrieben | Standard: | ANSI, API |
| Körper-Material: | Eisen | Größe: | 2" bis 10" |
| Betriebstemperatur: | -10℃ zu ℃ 150 | Medien: | Wasser, Öl, Dampf |
| Farbe: | Schwarz | Verbindung: | Geflanscht, Rf |
| Markieren: | 125LB 2 Zoll-Kugel-Ventil,Nicht rostendes 2 Zoll-Kugel-Ventil,Roheisen-Rad API Globe Valve |
||
Amerikanisches Standardabsperrventil- und FlanschAbsperrventil gehören der gleichen Art des Ventils. Das schließend Teil ist ein Ventilteller, und der Ventilschaft dreht sich um die Mitte
| Grundnorm | |
| Flanschende | ASME/ANSI B16.1 |
| Vertraulich | ASME B16.10 |
| Test | MSSSP-70 |
Die Reihe von Ventilen ist für das Öffnen und die schließend Rohre mit Nenndruck weniger als 125lb weitverbreitet
| Größe: | 2" -12“ |
| Norminal-Druck (P/in) | 125/250 |
| Suitbk-Temperatur | <100> |
| Robbentest | 1.41mpa/1.38MPa |
| Shell-Test | 2.46mpa/6.0MPa |
| Passendes Medium: | Dampf, Wasser |
| Teilname | Körper | Karosserieabdichtungsring | Diskettenring | Diskette | Stamm | Verpackung | Dichtung | Bolzen | Stopfbuchse | Mütze | Rad | Radmutter |
| Material | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | Graphit | Graphit 08+ | 35 | QT450-10 | HT200 | HT200 | Q235 |

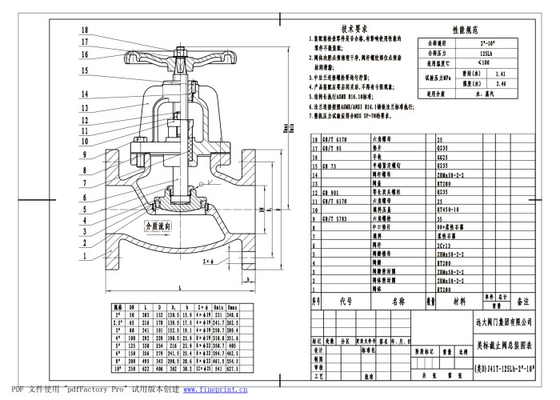

| Größe | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 203 | 152 | 120,5 | 15,9 | 4xф19 | 231 | 248,8 | 180 |
| 2-1/2 „ | 65 | 216 | 178 | 139,5 | 17,5 | 4xф19 | 241,5 | 262,5 | 180 |
| 3" | 80 | 241 | 191 | 152,5 | 19,1 | 4xф19 | 258,7 | 289,5 | 180 |
| 4" | 100 | 292 | 229 | 190,5 | 23,9 | 8xф19 | 310,8 | 351,6 | 250 |
| 5" | 125 | 330 | 254 | 216 | 23,9 | 8xф22 | 350,7 | 405 | 250 |
| 6" | 150 | 356 | 279 | 241,5 | 25,4 | 8xф22 | 394,7 | 462,5 | 300 |
| 8" | 200 | 495 | 343 | 298,5 | 28,6 | 8xф22 | 461,5 | 554,5 | 360 |
| 10" | 250 | 622 | 406 | 362 | 30,2 | 12xф25 | 541 | 627,5 | 400 |
1. Die Widerstand Widerstände sind klein und sein Widerstandkoeffizient ist dem des Rohrabschnitts mit der gleichen Länge gleich.
2. Einfache Struktur, Bändchen und Leichtgewichtler.
3. Es ist fest und zuverlässig. Zur Zeit wird die Dichtfläche des Schiebers weit vom Plastik mit guter Dichtungsleistung gemacht, und ist in der Vakuum-Anlage weitverbreitet gewesen.
4. Zu schließen ist einfach, schnell zu benützen und sich zu öffnen und. Es muss nur ° 90 von ganz offenem zum vollen Abschluss drehen, der für Fernbedienung bequem ist.
5. Die Wartung ist bequem, ist die Struktur des Schiebers einfach, ist der Dichtungsring im Allgemeinen beweglich, und die Zerlegung und der Ersatz ist verhältnismäßig bequem.
6. Wenn völlig offen oder völlig geschlossen, die Dichtfläche des Balls und die Dichtung vom Medium lokalisiert werden. Wenn das Medium durch überschreitet, verursacht es nicht die Abnutzung der VentilDichtfläche.
7. Es hat eine breite Palette der Anwendung. Die Durchmesserstrecken von einigen Millimeter zu einigen Metern. Er kann von Hochvakuum zu Hochdruck angewendet werden. Wenn der Ball 90 Grad dreht, sollte er am Einlass und am Ausgang kugelförmig sein, damit den Fluss abzuschneiden
