Produktdetails:
Zahlung und Versand AGB:
|

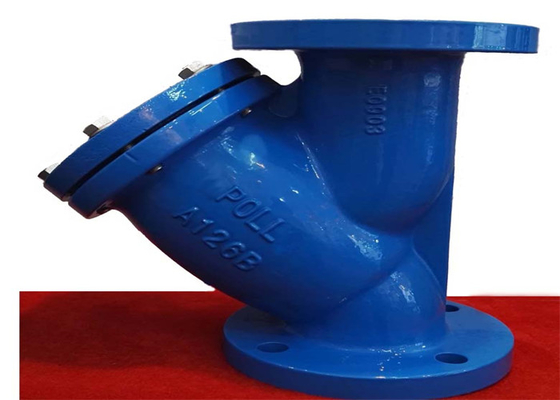

| Produktname: | Y-Siebventil | Druck: | Mittlerer Druck |
|---|---|---|---|
| Standard: | API-Standard | Körpermaterial: | Gusseisen |
| Verbindung: | Flanschenden, RF | Farbe: | blau, der Antrag des Kunden |
| Typ: | Y-Sieb.,Rohrverschraubungen | Meidum: | Wasser-Öl-Dampf |
| Markieren: | api y-Filterventil,125 lb y-Filterventil,80 mm y-Siebventil |
||
Gusseisenfilter werden häufig in der Metallurgie, der chemischen Industrie, der Erdölindustrie, der Papierherstellung, der Medizin, der Lebensmittelindustrie, dem Bergbau, der Stromversorgung, in Städten, im Haushalt und in anderen Gasfeldern eingesetzt.Der Gusseisenfilter ist ein unverzichtbares Gerät in der Übertragungsmediumleitung, das normalerweise am Einlass des Druckentlastungsventils, des Druckentlastungsventils, des Positionierventils oder anderer Geräte installiert wird, um Verunreinigungen im Medium zu beseitigen, um den normalen Gebrauch von Ventilen zu schützen und Ausrüstung, reduzieren die Wartungskosten der Ausrüstung.
Wenn die Flüssigkeit mit einem Filterelement in den Filter eintritt, werden die Verunreinigungen durch das Filterelement blockiert und das saubere Filtergas wird aus dem Filterauslass abgegeben.Wenn eine Reinigung erforderlich ist, wird das Filterelement herausgenommen, solange der Filterzylinder zerlegt ist, und kann nach der Reinigung wieder eingesetzt werden.Daher ist die Verwendung und Wartung von Gusseisenfiltern äußerst bequem.
| Größe | L | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Flanschende | ANSI B16.1 |
| Nenndruck | 125 psi |
| Shell-Test | 2,4 MPa |
| Geeignete Temperatur | Temperatur ≤ 200 ℃ |
| Passender Druck | Druck < 1,6 MPa. |
| Geeignetes Medium | Wasser Öl Dampf |
| Körper | ASTM A216 CL.B |
| Bildschirm | SS304 |
| Motorhaube | ASTM A216 CL.B |
| Stecker | ASTM 1035 |
1. Dieses Produkt wird in einem Trockenlager aufbewahrt und darf nicht im Freien gelagert werden.
2. Langzeitlagerung, regelmäßige Wartung.
3. Das Produkt wird normalerweise in das Druckentlastungsventil, das Druckentlastungsventil, das hydraulische Steuerventil oder die Verwendung von mittleren Geräten am Einlassende eingebaut.
4. Umgehen Sie die Pipelines für die Installation des Produkts.
5. Das Produkt sollte aus der Entfernung des geschützten Ventils installiert werden, die das 6- bis 10-fache des Durchmessers des geschützten Ventils betragen sollte.
6. Bei der Installation muss der Durchfluss des Mediums mit der Pfeilrichtung auf dem Gehäuse übereinstimmen.
7. Bei der Montage befindet sich die Abdeckung unter der Durchmesserachse.
8. Rohr- und Ventilhohlraum sollten vor der Installation gereinigt werden.
9. Die Betriebsbedingungen sollten mit den Anforderungen in den Hauptleistungsspezifikationen übereinstimmen.
10. Die Reinigung oder Reinigung sollte durchgeführt werden, wenn die Eingangs- und Ausgangsdruckdifferenz größer als 0,2 MPa ist.
Dieses Produkt besteht aus Körper, Deckel, Filter und anderen Teilen, das Medium vom Import in, durch den Filtersiebfilter, vom Auslass aus
