A105 schmiedete angeflanschten steigenden Stahlstamm Dn150 des Schieber-Druck-1.6/2.5/4.0/6.4mpa

A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150
A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150 A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150 A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150

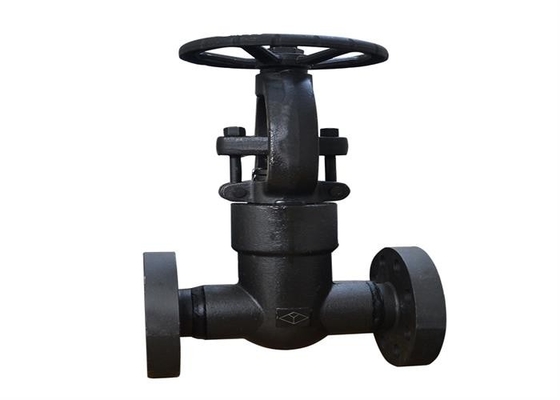

Großes Bild :  A105 schmiedete angeflanschten steigenden Stahlstamm Dn150 des Schieber-Druck-1.6/2.5/4.0/6.4mpa

Produktdetails:
Herkunftsort: China
Markenname: Yuancheng
Modellnummer: A105 Z41H
Zahlung und Versand AGB:
Min Bestellmenge: 100 PCS
Preis: Negotiable
Verpackung Informationen: Holzkiste 1200*1100*1100
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100000 PC pro Jahr
Ausführliche Produkt-Beschreibung
Produktname: Angeflanschter Schieber Größe: 1/2 " ~2"
Art: os& y, steigender Stamm Medium: Wasser-Öl-Gas
Körpermaterial: Kohlenstoffstahl Farbe: Der Antrag des Kunden
Verbindung: Flanschenden Druck: Hochdruck
Markieren:

a105 schmiedete angeflanschten StahlSchieber

,

Öl schmiedete angeflanschten StahlSchieber

,

Schieber dn150 flanschte

Geschmiedeter Stahl-A105 Hochdruck 1.6/2.5/4.0/6.4 steigender Stamm angeflanschter Schieber Mpa

Verwendung

Geschmiedeter Stahlschieber bezieht sich den auf Schieber, wem Druck, der Ventilkörper tragen und Mütze geschmiedet werden. Die Bewegungsrichtung des Öffnens und der schließend Teile des geschmiedeten Stahlschiebers ist zur flüssigen Richtung senkrecht. Der geschmiedete Stahlschieber kann nur völlig geöffnet sein und geschlossen werden und kann nicht justiert werden oder gedrosselt werden; Diese Reihe Ventile werden hauptsächlich im Erdöl, in der chemischen Industrie, im Kraftwerk und in anderen Industrien benutzt, um die Rohrleitung abzuschneiden oder anzuschließen und den Normalbetrieb des Systems beizubehalten.

Funktionsprinzip

Ventilschließen: drehen Sie das Handrad oder anderes treibendes Gerät nach rechts, und die Ventilstangennuß fährt die Ventilstange abwärts, um das Ventil zu schließen.

Ventilöffnung: drehen Sie das Handrad oder anderes treibendes Gerät links herum, und die Ventilstangennuß fährt die Ventilstange aufwärts, um das Ventil zu öffnen.

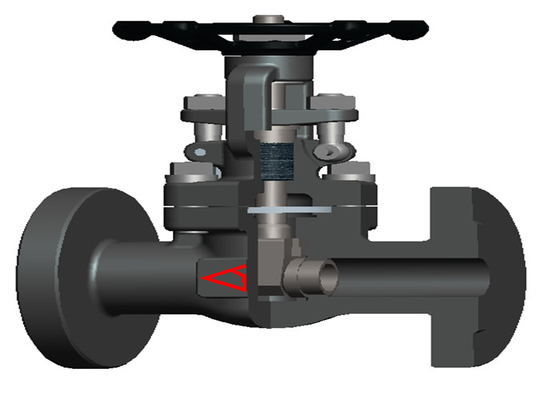

Strukturelle Eigenschaften

1. die Ventilschaftsdichtung wird durch den doppelten Dichtungsentwurf des Verpackens + obere Dichtung verwirklicht.
2 die Ventilstange und das RAM werden in einer „t-“ Struktur angeschlossen, die einfach zu installieren ist. Darüber hinaus ist der Kopf der Ventilstange entworfen, um kugelförmig zu sein, damit, wenn das Ventil geschlossen ist, die Ventilstange und das RAM sind im Punktkontakt, mit einer selbstzentrierenden Funktion.
3 der Ventilkörper nimmt die Schlitzstruktur an, um die RAM-Anschlaganleitung zu verwirklichen, und die Reibung zwischen dem RAM und dem DichtungsDichtungsring wird während der Öffnung und des Schließvorgangs verringert.
4 der Ventilkörper und die Mütze werden durch Zapfen und Nutoberfläche angeschlossen, die die Erweiterungs- und Überdruckdeformation der Metallspiralen-Wunddichtung unter der Vorspannung verringern können.
5 die Dichtung nimmt Expansionsstruktur an, um kompakten und effektiven Sitz sicherzustellen.
6 das bewegliche Gelenk wird durch Bolzen, Nüsse und Stifte angeschlossen. Es hat die Vorteile der bequemen Installation, der einfachen Struktur, der starken Stabilität und der langen Nutzungsdauer.

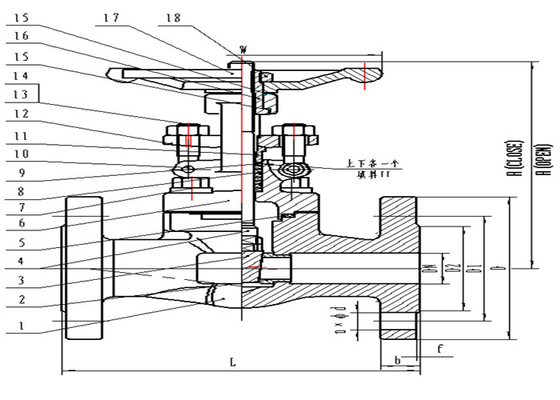

Material von Hauptteilen

Nein. Name Material
1 Körper A105N A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
2 Seat 2Cr13/STL A182 F304/STL A182 F316/STL A182 F304L/STL A182 F316L/STL
3 Diskette 2Cr13/STL A182 F304/STL A182 F316/STL A182 F304L/STL A182 F316L/STL
4 Stamm 1Cr13 A276 304 A276 316 A276 304L A276 316L
5 Dichtung Graphit 201+Flexible graphite/304+Flexible
6 Mütze A105N A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
7 Bolzen A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M A193 B8M A193 B8M
8 Verpackung Flexibler Graphit
9 Verpackung Stahldrahtverpackung (Graphit 304+Flexible)
10 Stift 45
11 Stopfbuchse 2Cr13 2Cr13 2Cr13 2Cr13 A276 304 A276 316 A276 304L A276 316L
12 Verpackende drückende Platte A105N A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
13 Nuss A194 2H A194 2H A194 2H A194 2H A194 8M A194 8M A194 8M A194 8M
14 Bolzen A193 B7 A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M A193 B8M A193 B8M
15 Unterlegscheibe 65Mn
16 Stammnuß 35/1Cr13
17 Handrad formbares Eisen
18 Kontermutter A194 2H A194 8M

Anwendbares Medium und Temperaturspanne des Oberteilmaterials

Körpermaterial A105N A350 LF2 A182 F11/F22 A182 F304/F316 A182 F304L A182 F316L
passendes tempresture (℃) -29~425 -46~345 -29~538 -29~538 -29~425 -29~450
Medium Wasser, Dampf, Öl, usw. Niedrige Temperatur, Wasser, Dampf, Erdölerzeugnisse, Erdgas, usw. Wasser, Dampf, Erdölerzeugnisse, Erdgas, usw. Wasser, Dampf, Erdölerzeugnisse, Erdgas, usw.

Anmerkung: wenn das Medium brennbar und explosiv ist, muss die Betriebstemperatur des Rohrleitungssystems begrenzt sein.

Hauptverbindungsmaße und Gesamtausmasse

DN15 ~DN50, Maße der Hauptverbindung PN16 und Grenzmaße des geschmiedeten Stahlflanschschiebers
DN L D D1 D2 b f n-φd H (ABSCHLUSS) H (OFFEN) W
15 130 95 65 45 16 2 4-14 142 158 100
20 150 105 75 58 18 2 4-14 144 159,5 100
25 160 115 85 68 18 2 4-14 170 191 120
32 180 140 100 78 18 2 4-18 199 255,5 160
40 200 150 110 88 18 2 4-18 214 248 160
50 250 165 125 102 18 2 4-18 244,5 286,5 180
DN15 ~DN50, Maße der Hauptverbindung PN25 und Grenzmaße des geschmiedeten Stahlflanschschiebers
NPS L D D1 D2 b f n-φd H (ABSCHLUSS) H (OFFEN) W
1/2 130 95 65 45 16 2 4-14 142 158 100
3/4 150 105 75 58 18 2 4-14 144 159,5 100
1 160 115 85 68 18 2 4-14 170 191 120
1-1/4 180 140 100 78 18 2 4-18 199 255,5 160
1-1/2 200 150 110 88 18 2 4-18 214 248 160
2 250 165 125 102 20 2 4-18 244,5 286,5 180
DN15 ~DN50, Maße der Hauptverbindung PN40 und Grenzmaße des geschmiedeten Stahlflanschschiebers
NPS L D D1 D2 D3 b f f1 n-φd H (ABSCHLUSS) H (OFFEN) W
1/2 130 95 65 45 40 16 2 4 4-14 142 158 100
3/4 150 105 75 58 51 18 2 4 4-14 144 159,5 100
1 160 115 85 68 58 18 2 4 4-14 170 191 120
1-1/4 180 140 100 78 66 18 2 4 4-18 199 255,5 160
1-1/2 200 150 110 88 76 18 3 4 4-18 214 248 160
2 250 165 125 102 88 20 3 4 4-18 244,5 286,5 180
DN15 ~DN50, Maße der Hauptverbindung PN63 und Grenzmaße des geschmiedeten Stahlflanschschiebers
NPS L D D1 D2 D3 b f f1 n-φd H (ABSCHLUSS) H (OFFEN) W
1/2 170 105 75 45 40 20 2 4 4-14 142 158 100
3/4 190 130 90 58 51 22 2 4 4-18 144 159,5 100
1 210 140 100 68 58 24 2 4 4-18 170 191 120
1-1/4 230 155 110 78 66 26 2 4 4-22 199 255,5 160
1-1/2 240 170 125 88 76 28 3 4 4-22 214 248 160
2 250 180 135 102 88 26 3 4 4-22 244,5 286,5 180
DN15 ~DN50, Maße der Hauptverbindung PN100 und Grenzmaße des geschmiedeten Stahlflanschschiebers
NPS L D D1 D2 D3 b f f1 n-φd H (ABSCHLUSS) H (OFFEN) W
1/2 170 105 75 45 40 20 2 4 4-14 142 158 100
3/4 190 130 90 58 51 22 2 4 4-18 144 159,5 100
1 210 140 100 68 58 24 2 4 4-18 170 191 120
1-1/4 230 155 110 78 66 26 2 4 4-22 199 255,5 160
1-1/2 240 170 125 88 76 28 3 4 4-22 214 248 160
2 250 195 145 102 88 30 3 4 4-26 244,5 286,5 180
